Assalamualaikum Wr. Wb.
Alhamdulillahi robbil a'lamin. Wabihinasta'inu 'ala umuriddun ya waddin, washolatu wassalamu 'ala asrofil mursalin, wa 'ala aliihi washohbihi ajma'in. 'amma ba'du.
Sholawat serta salam tak lupa, kita curahkan kepada bimbingan kitam Nabi besar Sayyida Muhammad Shallallahu 'alaihi wassalam.

 Langsung saja, perkenalkan

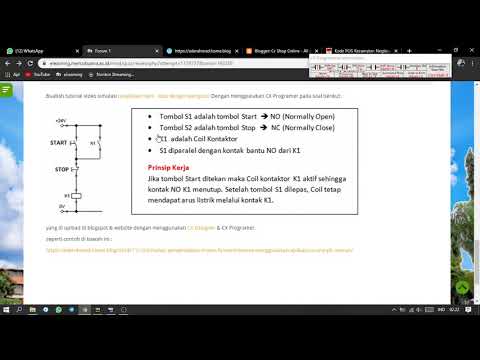

Nama : Muhammad Dian Farid Fauzi Jurusan :Teknik Elektro Universitas Mercubuana Mata Kuliah : Automasi Industri Dosen : Akhmad Wahyu Dani, ST, MT Tombol S1 adalah tombol start NO ( normally open ) Tombol S2 adalah tombol stop NC ( normally closed ) K1 adalah koil kontaktor S1 diparalel dengan kontak bantu NO dari K1. Prinsip kerja : Jika tombol start maka koil kontaktor K1 aktif sehingga NO K1 menutup. Setelah Tombol S1 dilepas, koil tetap mendapat arus listrik melalui K1.

atau link Youtube : https://youtu.be/bqTZbPwFCHk
