Simulasi Pintu Garasi Otomatis dengan CX Designer

Ketentuan Pintu Garasi Otomatis  :

Mobil datang mendekat ke garasi

1. Sensor-1 mendeteksi mobil yang dikenal, pintu bergerak  membuka sampai limit switch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW
2. Selama Mobil bergerak masuk melewati pintu garasi maka sensor-2 menjadi HIGH, setelah badan mobil masuk seluruhnya ke garasi maka sensor-2 berubah menjadi LOW,
3. Setelah sensor-2 LOW atau limit switch-1 ON, maka pintu bergerak menutup sampai limit switch-2on.

Mobil mau keluar garasi

1. Sensor-3 mendeteksi mesin mobil hidup, maka pintu bergerak membuka sampai limit siwtch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW.
2. Mobil bergerak keluar melewati pintu garasi maka sensor-2 statusnya menjadi HIGH, setelah badan mobil seluruhnya  berada diluar garasi  maka sensor-2 berubah menjadi LOW.
3. Setelah sensor-2 LOW atau limit switch-1 on, maka pintu bergerak menutup sampai limit switc-2 on.

Tabel pengalamatan, untuk simulasi pintu garasi otomatis :

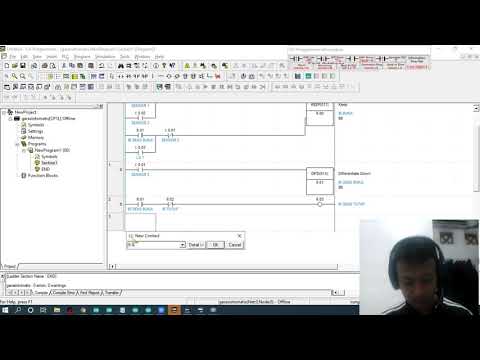

Link Youtube : https://youtu.be/8dOgDq0a6bY
