Simulasi Lampu Lalu Lintas Menggunakan CX Programmer & CX Designer

Buatlah simulasi Lampu Merah dengan CX Designer ?

Masing-masing arah dilengkapi dengan tiga lampu: merah hijau kuning
Lampu utara menyala bersamaan dengan lampu selatan
Lampu timur menyala bersamaan dengan lampu barat

Prinsip kerja dari rangkaian ini yaitu :
Setiap siklus diawali dengan semua lampu merah menyala selama 7 detik (untuk menjamin di perempatan tidak ada kendaraan yang berjalan).

Siklus utara-selatan jalan
Lampu merah timur-barat menyala
Lampu merah utara-selatan  menyala selama 7 detik
Lampu hijau utara-selatan menyala selama 50 detik
Lampu kuning utara-selatan menyala  3 detik
Siklus timur-barat jalan
Lampu merah utara-selatan menyala
Lampu merah timur-barat  menyala selama 7 detik
Lampu hijautimur-barat  menyala selama 50 detik

Lampu kuning timur-barat  menyala  3 detik

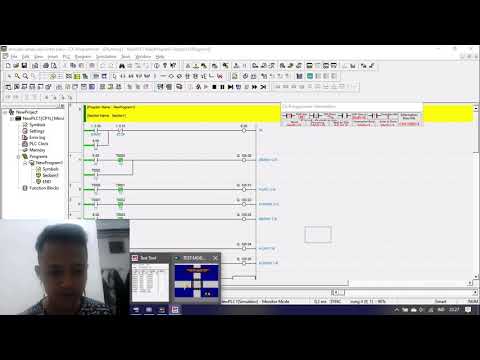

Link Video :
