Simulasi Conveyor 2 dengan CX Designer


Spesifikasi Sistem Conveyor Belt (ban berjalan) digunakan untuk memindahkan barang dari satu tempat ke tempat lain, misalnya di bandara dan di pabrik-pabrik.

Dalam aplikasi ini PLC digunakan men-START dan STOP motor pengerak belt konveyor yang digunakan untuk memindahkan pelat tembaga (Cooper plate) dari Gudang-A ke Gudang-B.

Conveyor ini memiliki tiga buah motor listrik dan 3 buah sensor pendeteksi pelat.
Prinsip kerjanya adalah sebagai berikut :

-    Motor-3 selalu berputar memindahkan benda (Pelat Tembaga) dari ruang penyimpan ke
     Conveyor-2.
-    Jika sensor-3 mendeteksi adanya benda maka motor-2 diaktifkan untuk menggerakkan
     Conveyor2.
-    Jika sensor-2 mendeteksi adanya plat maka  Conveyor-1 diaktifkan, lima detik kemudian
     Conveyor-2 dimatikan.
-    Jika sensor-1 mendeteksi adanya benda maka Conveyor-1 dimatikan.

-    Motor-3 dimatikan menggunakan tombol Power (NC) dibuka.


Tabel Pengalamatan :

INPUT DEVICES
OUTPUT DEVICES
START
0.00
CONVEYOR 1
100.00
STOP
0.01
CONVEYOR 2
100.01
SENSOR 1
0.02
CONVEYOR 3
100.02
SENSOR 2
0.03



Ladder :








Link Youtube : https://www.youtube.com/watch?v=Z2asazu4SnI

Komentar

Posting Komentar

Postingan populer dari blog ini

Gambar
Simulasi Gerbang logika pada PLC dengan ketentuan berikut : 1.           AND Gate dengan 4 Input Pada AND gate berlaku aturan berikut : ·             Jika Input A, B, C dan D HIGH, maka output X akan HIGH ·             Jika terdapat input LOW, maka output X akan LOW Tabel Kebenaran AND Gate 4 Input 2.            OR Gate dengan 4 Input          OR gate mempunyai sifat : ·             Jika terdapat input HIGH, maka output X akan HIGH. ·             Jika semua input LOW, maka output X akan LOW. Tabel Kebenaran OR gate dengan 4 Input 3.             NAND Gate dengan 4 Input Sifat NAND gate berkebalikan dengan AND. Sifat dari NAND gate adalah sebagai berikut : · ...
Baca selengkapnya
Gambar

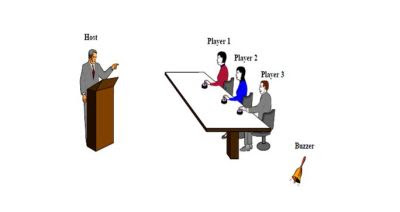

Assalamualaikum wr. wb. Pada umumnya saat terdapat lomba kuis, biasanya para peserta berlomba untuk menjawab pertanyaan dengan benar. Sebelum itu, para peserta berlomba untuk memencet bel dan yang berhasil memencet bel pertama itulah yang bisa menjawab pertanyaan. Kita mengenalnya dengan istilah bel kuis.  Disini saya akan mencoba share mengenai simulasi Bel Kuis tersebut dengan menggunakan CX Programmer dan CX Designer. Terdapat beberapa instruksi yang digunakan pada simulasi ini, yaitu : 1. Interlock (IL), berfungsi untuk mengunci program. 2. Keep (Fun 11),  berfungsi sebagai pengunci. 3. Pulse, bit khusus PLC Omron yang terus menerus akan berkedip selama dalam jeda waktu tertentu. 4. Timer, yaitu berfungsi untuk mengatur penyalaan output pada PLC sesuai kebutuhan. Selanjutnya, sebelum membuat simulasi ini, kita terlebih dahulu harus mempunyai pegangan/rules/aturan untuk menjadi penuntun kita dalam membuat simulasi, sehingga nantinya simulasi yang...
